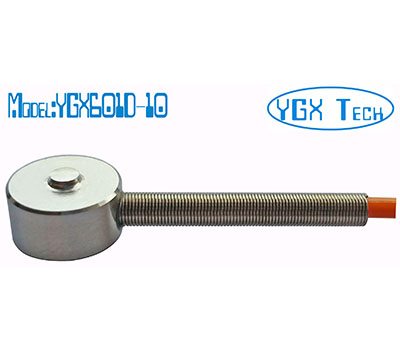

微型称重测力传感器3kg 5kg 10kg 20kg 30kg 50kg 100kg
型号: YGX601D-10
特点和用途:
不锈钢或铝合金材料，微型传感器。
采用金属箔式应变片技术。
适用于各种小空间的测力，广泛应用于工业、研发等领域的测量和控制。
量程: 3,5,10,20,30,50,100kg
受力方向

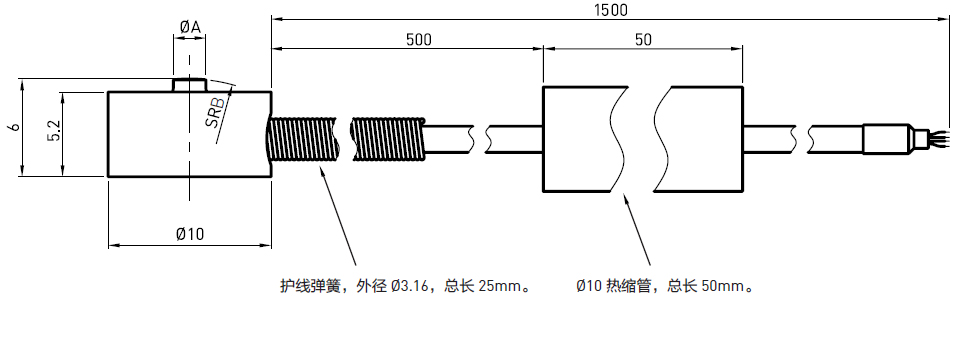

尺寸(mm)：
|
尺寸 (mm)
量程 (kg)
|
ØA
|
B
|
材料
|
重量
|
|
3
|
1
|
8
|
铝合金
|
0.1kg
|
|
5/10
|
1.5
|
5
|
不锈钢
|
|
20/30
|
2
|
8
|
|
50/100
|
2.5
|
10
|
技术参数
|
输出灵敏度
|
1.0±10% mV / V
|
|
零点输出
|
± 2 % F.S.
|
|
非线性
|
≤1 % F.S.
|
|
滞后
|
0.5 % F.S.
|
|
重复性
|
0.5% F.S.
|
|
蠕变 (30分钟)
|
0.5 % F.S.
|
|
温度灵敏度漂移
|
0.05 % F.S. / 10ºC
|
|
零点温度漂移
|
0.05 % F.S. / 10ºC
|
|
输入电阻
|
350 ± 10Ω
|
|
输出电阻
|
350 ± 5Ω
|
|
绝缘电阻
|
≥5000MΩ/100VDC
|
|
激励电压
|
5V
|
|
最大激励电压
|
10V
|
|
温度补偿范围
|
- 10 ~ 60 ºC
|
|
工作温度范围
|
- 20 ~ 80ºC
|
|
安全超载
|
120% F.S.
|
|
极限超载
|
150 % F.S.
|
|
电缆线尺寸
|
Ø2×1500 mm
|
|
防护等级
|
IP66
|
|
连接方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
|
|
|
|
