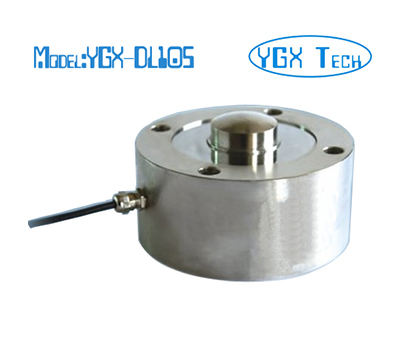

轮辐式称重传感器 50t 100t 200t 300t 400t 500t
型号：YGX-DL105
特点和用途:
该传感器采用轮辐式弹性体结构，利用剪切式应力原理，具有低外形、抗偏载、精度高、强度好等特点，适用于多种载荷力的测试。
广泛应用于各种电子秤、水泥配料仓、干粉搅拌机及工业自动化测量控制系统。
量程：50~500T
尺寸(mm)：
尺寸(mm)
量程 |
φA |
φB |
φC |
SR |
H |
H1 |
H2 |
φD |
φD2 |
| 50-70t |
148 |
124 |
45 |
50 |
88 |
70 |
15 |
4-φ20 |
4-φ13 |
| 80t |
178 |
145 |
55 |
100 |
85 |
65 |
15 |
8-φ20 |
8-φ13 |
| 100-150t |
208 |
176 |
60 |
100 |
95 |
75 |
20 |
8-φ20 |
8-φ13 |
| 200-300t |
278 |
240 |
90 |
100 |
110 |
90 |
20 |
8-φ30 |
8-φ17 |
| 400-500t |
315 |
260 |
145 |
450 |
130 |
115 |
15 |
16-φ30 |
16-φ17 |
技术参数
|
参数
|
技术指标
|
|
灵敏度
|
2.0±0.05mV/V
|
|
非线性
|
≤±0.05%F·S
|
|
滞后
|
≤±0.05%F·S
|
|
重复性
|
≤±0.05%F·S
|
|
蠕变（30分钟）
|
≤±0.05%F·S
|
|
零点输出
|
≤±1%F·S
|
|
零点温度系数
|
≤±0.05%F·S/10℃
|
|
灵敏度温度系数
|
≤±0.05%F·S/10℃
|
|
工作温度范围
|
-20℃～+80℃
|
|
输入电阻
|
750±20Ω
|
|
输出电阻
|
700±5Ω
|
|
安全过载
|
≤150%F·S
|
|
绝缘电阻
|
≥5000MΩ(50VDC)
|
|
推荐激励电压
|
10V-15V
|
|
防护等级
|
IP67
|
|
接线方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
|
|
|
|
