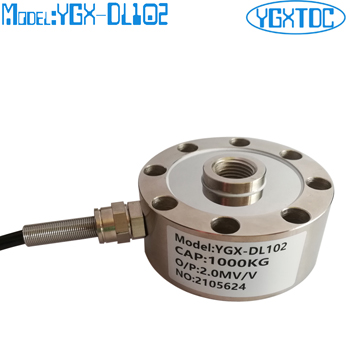

轮辐式称重传感器 1T 100T
型号：YGX-DL102
特点和用途:
该传感器采用轮幅式弹性体拉式结构，具有低外形、抗偏载、精度高、强度好、安装方便、拉压输出对称性好等特点。
广泛用于工业系统中力的测量和天车秤、轨道衡、料斗秤等各种称重、测力的工业自动化测量控制系统。
量程：200kg~500t

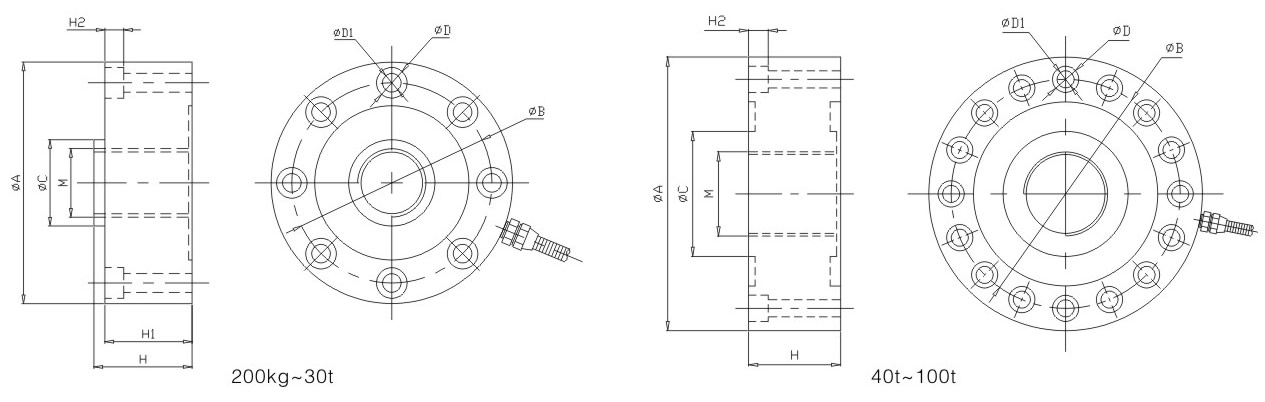

尺寸(mm)：
|
尺寸(mm)
量程
|
ΦA
|
ΦB
|
ΦC
|
M
|
H
|
H1
|
H2
|
ΦD
|
ΦC
|
|
200-800kg
|
74
|
63
|
24
|
M16×1.5
|
34
|
30
|
7.2
|
8-Φ9
|
8-Φ6
|
|
2-5t
|
105
|
89
|
32
|
M16×1.5
|
37
|
34
|
7.2
|
8-Φ11
|
8-Φ7
|
|
10-20t
|
120.6
|
101.8
|
39
|
M32×1.5
|
53.5
|
41
|
10.5
|
8-Φ14
|
8-Φ9
|
|
30t
|
141
|
116.8
|
50.4
|
M40×1.5
|
57.2
|
50.8
|
11
|
8-Φ18
|
8-Φ11
|
|
尺寸(mm)
量程
|
ΦA
|
ΦB
|
ΦC
|
M
|
H
|
H2
|
ΦD
|
ΦD1
|
|
40-60t
|
208
|
174
|
95
|
M64×3
|
70
|
15
|
16-Φ20
|
16-Φ13
|
|
80-100t
|
280
|
230
|
120
|
M76×3
|
90
|
20
|
16-Φ30
|
16-Φ17
|
技术参数
|
参数
|
技术指标
|
|
灵敏度
|
2.0±0.05mV/V
|
|
非线性
|
≤±0.03%F·S
|
|
滞后
|
≤±0.03%F·S
|
|
重复性
|
≤±0.03%F·S
|
|
蠕变（30分钟）
|
≤±0.03%F·S
|
|
零点输出
|
≤±1%F·S
|
|
零点温度系数
|
≤±0.03%F·S/10℃
|
|
灵敏度温度系数
|
≤±0.03%F·S/10℃
|
|
工作温度范围
|
-20℃～+80℃
|
|
输入电阻
|
750±20Ω
|
|
输出电阻
|
700±5Ω
|
|
安全过载
|
≤150%F·S
|
|
绝缘电阻
|
≥5000MΩ(50VDC)
|
|
推荐激励电压
|
10V-15V
|
|
防护等级
|
IP67
|
|
接线方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
|
|
|
|
