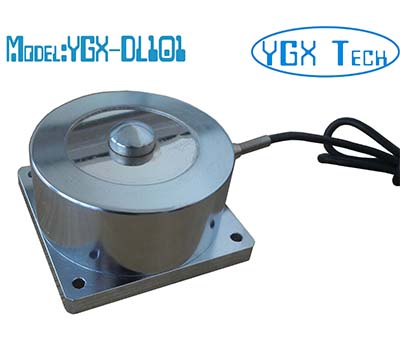

轮辐式称重测力传感器 0.2t 1t 10t 20t 30t
型号：YGX-DL101
特点和用途:
该传感器采用轮幅式弹性体结构，利用剪切式应力原理，具有低外形、抗偏载、精度高、强度好等特点。
适用于多种载荷力的测试。
广泛应用于各种电子秤、水泥配料仓、干粉搅拌机及工业自动化测量控制系统
量程: 0.2~30T

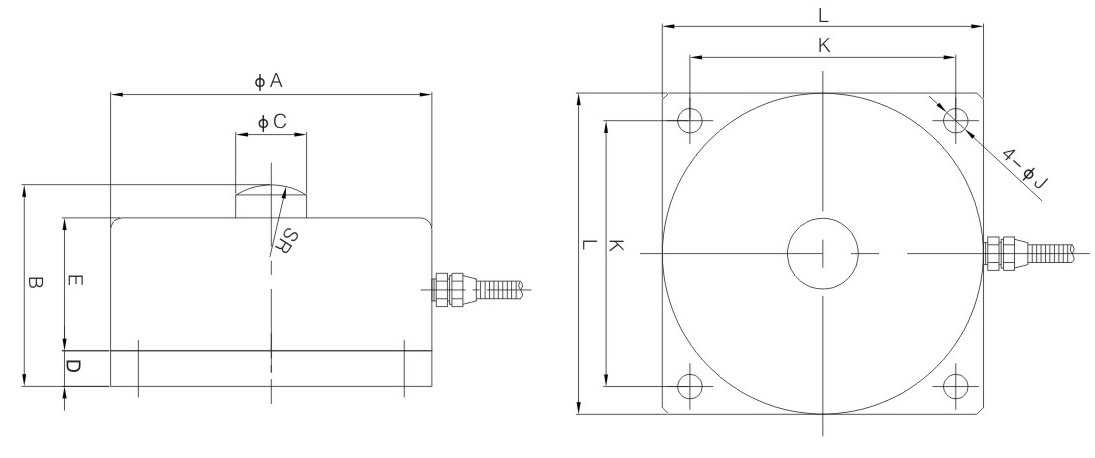

尺寸(mm)：
|
尺寸(mm)
量程
|
ФA
|
B
|
ФC
|
D
|
E
|
K
|
L
|
SR
|
4-ФJ
|
|
0.2-0.7t
|
72
|
41
|
16
|
8
|
25
|
62
|
72
|
8
|
4.6
|
|
1-8t
|
88
|
53
|
20
|
10
|
34
|
75
|
88
|
12
|
5.6
|
|
10-15t
|
114
|
70
|
25
|
13
|
46
|
95
|
114
|
25
|
6.5
|
|
20-50t
|
145
|
91
|
32
|
16
|
60
|
120
|
145
|
30
|
11
|
技术参数
|
参数
|
技术指标
|
|
灵敏度
|
2.0±0.05mV/V
|
|
非线性
|
≤±0.03%F·S
|
|
滞后
|
≤±0.03%F·S
|
|
重复性
|
≤±0.03%F·S
|
|
蠕变（30分钟）
|
≤±0.03%F·S
|
|
零点输出
|
≤±1%F·S
|
|
零点温度系数
|
≤±0.03%F·S/10℃
|
|
灵敏度温度系数
|
≤±0.03%F·S/10℃
|
|
工作温度范围
|
-20℃～+80℃
|
|
输入电阻
|
750±20Ω
|
|
输出电阻
|
700±5Ω
|
|
安全过载
|
≤150%F·S
|
|
绝缘电阻
|
≥5000MΩ(50VDC)
|
|
推荐激励电压
|
10V-15V
|
|
防护等级
|
IP67
|
|
接线方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
|
|
|
|
