轮辐式称重传感器 0.25t 1t 5t 10t 20t 50t 80t 100t
型号: YGX601B
特点和用途:
膜盒式不锈钢称重传感器。
变形量小，高度低
用于汽车衡、台秤、料仓及其他称重系统。
量程: 0.25 ~ 100t
受力方向

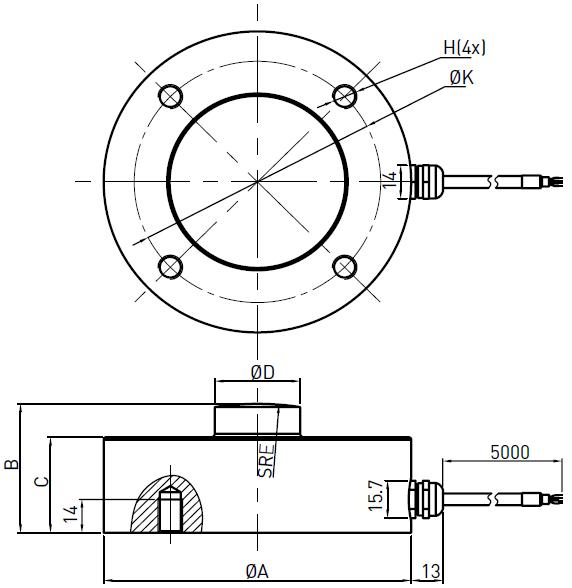

尺寸(mm)：
|
尺寸(mm)
量程 (kg)
|
A
|
B
|
C
|
D
|
E
|
K
|
H
|
重量
|
|
250,500,1000,10000
2000,3000,5000,10000
|
82
|
44
|
32
|
22
|
50
|
68
|
M8
|
1.2kg
|
|
15000,20000
|
100
|
48
|
36
|
28
|
100
|
80
|
M8
|
1.6kg
|
|
30000
|
126
|
54
|
40
|
35
|
100
|
101
|
M10
|
3.2kg
|
|
50000,100000
|
165
|
80
|
62
|
60
|
150
|
144
|
M10
|
8.6kg
|
技术参数
|
输出灵敏度
|
1.5±10%mV/V
|
|
零点输出
|
± 2 % F.S.
|
|
非线性
|
0.05 % F.S.
|
|
滞后
|
0.05 % F.S.
|
|
重复性
|
0.05% F.S.
|
|
蠕变 (30分钟)
|
0.05 % F.S.
|
|
温度灵敏度漂移
|
0.03 % F.S. / 10ºC
|
|
零点温度漂移
|
0.03 % F.S. / 10ºC
|
|
输入电阻
|
385 ± 10Ω
|
|
输出电阻
|
350 ± 5Ω
|
|
绝缘电阻
|
≥5000MΩ/100VDC
|
|
激励电压
|
10V
|
|
最大激励电压
|
15V
|
|
温度补偿范围
|
- 10 ~ 60 ºC
|
|
工作温度范围
|
- 20 ~ 80ºC
|
|
安全超载
|
150% F.S.
|
|
极限超载
|
200 % F.S.
|
|
电缆线尺寸
|
Ø5×5000 mm
|
|
防护等级
|
IP67
|
|
连接方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
|
|
|
|
