型号: YGX-CL110E
特点和用途:
传感器弹性体采用合金钢材质；胶密封或焊接密封处理 ，表面镀镍，防水，防腐蚀，防护等级达到IP66 & IP68。
广泛应用于工业过程力的控制、配料控制系统及检测设备等各种称重测力设备。
量程: 10T,20T,30T,40T,50T

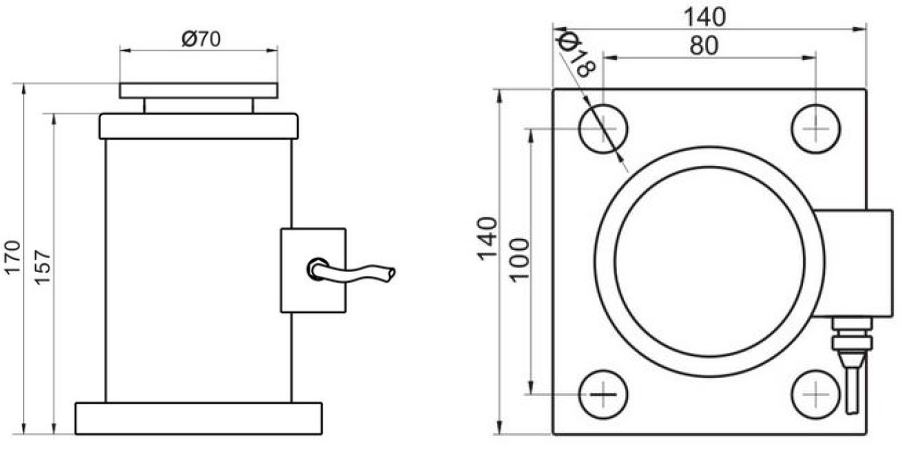

尺寸 (mm):
技术规格 (模拟信号)
|
准确度等级
|
|
C2
|
C3
|
|
最大检定分度数
|
n max
|
2000
|
3000
|
|
最小检定分度值
|
V min
|
Emax/5000
|
Emax/10000
|
|
综合误差
|
%FS
|
≤±0.030
|
≤±0.020
|
|
蠕变
|
%F.S/30min
|
≤±0.023
|
≤±0.016
|
|
灵敏度温度影响
|
%F.S/10℃
|
≤±0.017
|
≤±0.011
|
|
零点温度影响
|
%F.S/10℃
|
≤±0.023
|
≤±0.015
|
|
输出
|
mV/V
|
2±0.002
|
|
输入阻抗(
|
Ω
|
700±5
|
|
输出阻抗
|
Ω
|
700±5
|
|
绝缘电阻(
|
MΩ
|
≥5000(100VDC)
|
|
零点输出
|
%FS
|
±1.0
|
|
温度补偿范围
|
℃
|
-10～+40
|
|
工作温度范围
|
℃
|
-30～+70
|
|
推荐激励电压
|
V
|
5～12DC
|
|
最大激励电压
|
V
|
18DC
|
|
安全过载范围
|
%FS
|
150%
|
|
极限过载范围
|
%FS
|
200%
|
|
防护等级
|
|
IP68
|
|
备注：采用四芯屏蔽电缆，规格：φ5×12000mm，如有特殊需要，可根据客户要求提供！
|
|
接线方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
安装方式：
不增加成本，地磅立增7大卖点！
1、超强抗冲击压力（柱式与桥式工作原理的最大区别点）。
2、可在水中使用（全封闭结构，10米水下可工作）
3、可在各种粉尘、沙尘等恶略环境下工作（球头不外露）
4、可在严寒结冰环境工作。（传感器全密封，球头不会结冰）
5、秤体无限位也可承受侧向冲击（传感器自带复位功能）
6、长期精度稳定时间提升一倍（因为无硬球形压头所导致的压痕产生，长 期精度变化很少）
7、与现有市场的地磅传感器具有可兼容的安装尺寸，维修方便，并且对安 装要求降低（传感器安装时对中心的对中要求降低，可允许侧向5毫米的 中心偏移而不影响精度）
