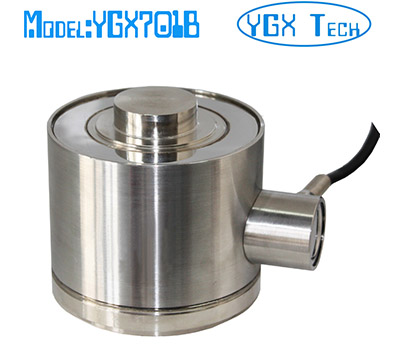

柱式称重传感器5t 10t 20t 45t 90t
型号: YGX701B
特点和用途:
安装简单
合金钢材料，激光焊封，IP68
用于汽车衡、地磅、料仓等工业称重系统
量程: 5 ~20,45, 90t

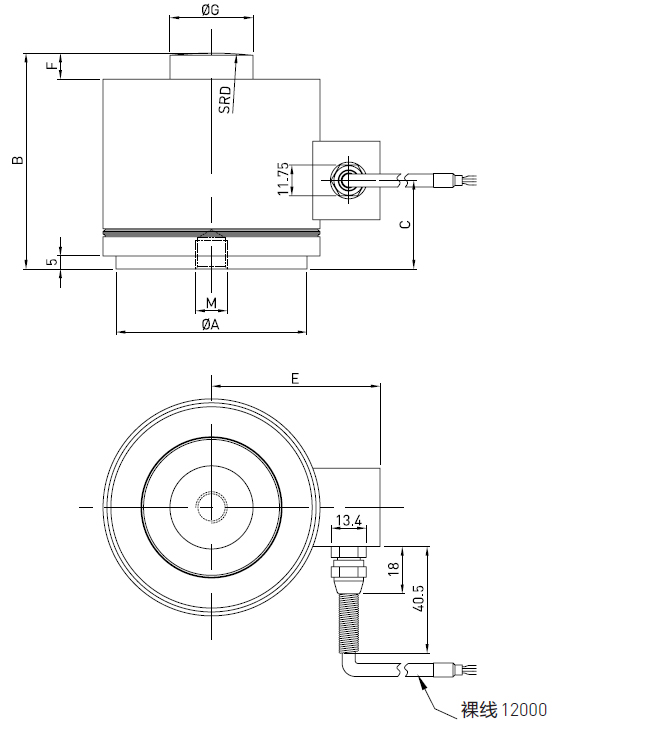

尺寸(mm):
|
尺寸(mm)
量程 (t)
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
M
|
材料
|
重量
|
|
mm
|
DP
|
|
5-20
|
73
|
82.6
|
32.5
|
152
|
64
|
10
|
31.8
|
M12X1.75
|
10
|
合金钢
|
4.5kg
|
|
45
|
105
|
127
|
54.6
|
152
|
86
|
13
|
59
|
M18X1.75
|
14
|
6.4kg
|
|
90
|
152
|
152
|
92
|
432
|
108
|
26
|
80
|
M20X1.5
|
19
|
7.5kg
|
技术参数
|
输出灵敏度
|
2.0±1% mV / V
|
|
零点输出
|
± 1 % F.S.
|
|
非线性
|
≤0.1 % F.S.
|
|
滞后
|
≤0.1 % F.S.
|
|
重复性
|
0.02% F.S.
|
|
蠕变 (30分钟)
|
0.05 % F.S.
|
|
温度灵敏度漂移
|
0.05 % F.S. / 10ºC
|
|
零点温度漂移
|
0.02 % F.S. / 10ºC
|
|
输入电阻
|
780 ± 10Ω
|
|
输出电阻
|
700 ± 5Ω
|
|
绝缘电阻
|
≥5000MΩ/100VDC
|
|
激励电压
|
10V
|
|
最大激励电压
|
15V
|
|
温度补偿范围
|
- 10 ~ 60 ºC
|
|
工作温度范围
|
- 20 ~ 80ºC
|
|
安全超载
|
150% F.S.
|
|
极限超载
|
200 % F.S.
|
|
电缆线尺寸
|
Ø5×12000 mm
|
|
防护等级
|
IP68
|
|
连接方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
|
|
|
|
