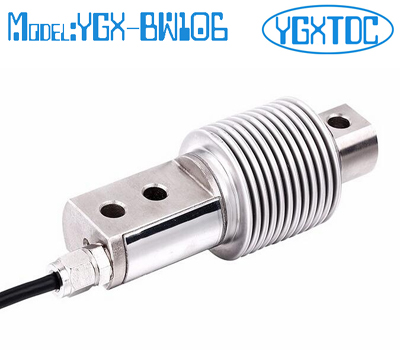

悬臂梁称重传感器 10kg 50kg 100kg 200kg 500kg 1000kg
型号: YGX-BW106
特点和用途:
波纹管式称重传感器采用平行梁结构，金属波纹管焊接密封，内部充入惰性气体。抗过载、抗疲劳、抗偏载能力强。
可广泛应用于电子皮带秤、料斗秤、平台秤等专用衡器、各种材料试验及其它测力装置中。
量程 ：10~1000KG
尺寸(mm)
|
尺寸(mm)
量程(kg)
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
φ
|
φ1
|
φ2
|
φ3
|
φ4
|
|
10-200
|
123
|
13
|
18
|
82
|
45
|
59
|
22
|
20
|
45
|
8.5
|
27
|
32
|
11
|
|
300-1000
|
210
|
15
|
40
|
133
|
93
|
64
|
34
|
25
|
60
|
13
|
35
|
50
|
14
|
技术参数
|
参数
|
技术指标
|
|
灵敏度
|
2.0/3.0±0.05
|
|
非线性
|
≤±0.03%F·S
|
|
滞后
|
≤±0.03%F·S
|
|
重复性
|
≤±0.02%F·S
|
|
蠕变（30分钟）
|
≤±0.03%F·S
|
|
零点输出
|
≤±1%F·S
|
|
零点温度系数
|
≤±0.02%F·S/10℃
|
|
灵敏度温度系数
|
≤±0.02%F·S/10℃
|
|
工作温度范围
|
-40℃～+80℃
|
|
输入电阻
|
352±10Ω
|
|
输出电阻
|
40±10Ω
|
|
安全过载
|
≤150%F·S
|
|
绝缘电阻
|
≥5000MΩ(50VDC)
|
|
推荐激励电压
|
10V-12V
|
|
防护等级
|
IP67
|
|
接线方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
|
|
|
|
