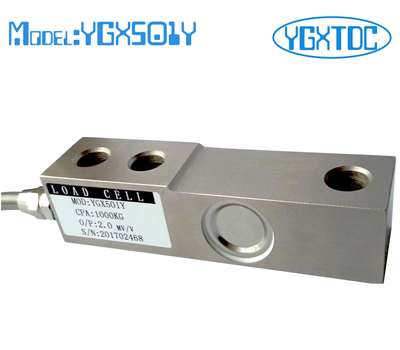

悬臂梁剪切梁称重传感器 50kg 100kg 500kg 1000kg 2t 3t 5t 8t 10t
型号：YGX501Y
特点和用途:
该传感器弹性体采用剪切或弯曲悬臂梁结构，一端固定，一段受力，外形高度低，结构强度高，可用于各种拉伸力和压宿力的承载和测量。具有：防尘密封、量程范围广、精度高、性能稳定可靠、安装使用方便等特点。
适用于电子称、衡器等各种测力、称重的工业自动化测量控制系统。
量程: 50KG-10000KG

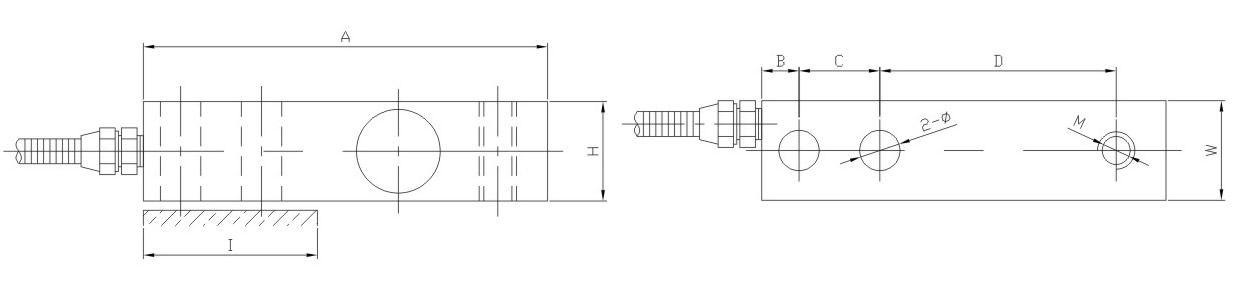

尺寸(mm)：
|
尺寸（mm） 量程
|
A
|
B
|
C
|
D
|
W
|
H
|
M
|
2-Φ
|
I
|
|
50kg-2t
|
130
|
12
|
26
|
76
|
32
|
32
|
M12×1.75
|
Φ13
|
55
|
|
2.5-5t
|
171.5
|
191.1
|
38.1
|
95.3
|
38.1
|
38.1
|
M18×1.5
|
Φ19.5
|
76
|
|
6-10t
|
225.6
|
25.4
|
50.8
|
122.9
|
50.8
|
50.8
|
M30×2
|
Φ26.4
|
105
|
技术参数
|
参数
|
技术指标
|
|
灵敏度
|
2.0±0.05mV/V
|
|
非线性
|
≤±0.03%F·S
|
|
滞后
|
≤±0.03%F·S
|
|
重复性
|
≤±0.02%F·S
|
|
蠕变（30分钟）
|
≤±0.03%F·S
|
|
零点输出
|
≤±1%F·S
|
|
零点温度系数
|
≤±0.03%F·S/10℃
|
|
灵敏度温度系数
|
≤±0.03%F·S/10℃
|
|
工作温度范围
|
-20℃～+80℃
|
|
输入电阻
|
350±20Ω
|
|
输出电阻
|
350±5Ω
|
|
安全过载
|
≤150%F·S
|
|
绝缘电阻
|
≥5000MΩ(50VDC)
|
|
推荐激励电压
|
10V-15V
|
|
防护等级
|
IP67
|
|
接线方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
|
|
|
|
