动态扭矩传感器 0.5Nm 1Nm 2Nm 5Nm 10Nm 20Nm 30Nm 50Nm 100Nm

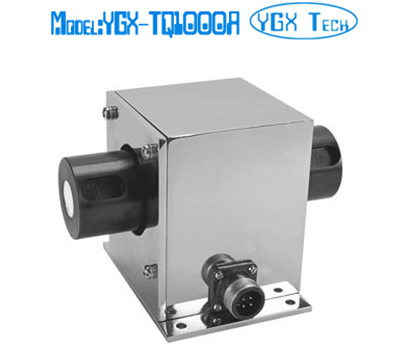

型号: YGX-TQ1000A 动态扭矩传感器
特点和用途:
电阻应变为敏感元件和集成电路构成的一体产品，通过电刷实现供电与信号输出。
中低量程扭矩测量。可测量正反两方向扭矩值。
两端为轴键连接，安装使用方便。
A型最高转速不超过500转/分钟，维护周期：1500万转左右。
B型最高转速不超过300转/分钟，维护周期：1000万转左右。
量程: 0～0.5,1,2,5,10,20,30,50,100Nm

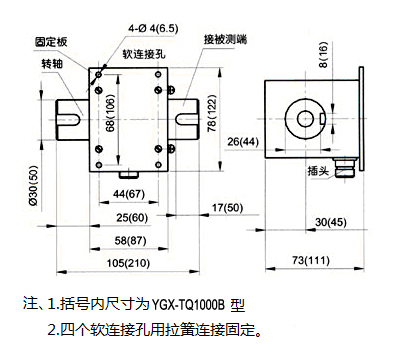

外形尺寸(mm):
技术参数
|
输出灵敏度
|
1.0～2.0 mV/V
|
|
非线性
|
±0.1%F.S
|
|
迟滞
|
±0.5%F.S
|
|
重复性
|
±0.3%F.S
|
|
工作温度
|
-35～+80℃
|
|
温度补偿范围
|
20～+60℃
|
|
零点温度影响
|
±0.1%F.S/10 ℃
|
|
激励电压
|
12 VDC
|
|
响应频率
|
100μS
|
|
绝缘电阻
|
2000 MΩ/100VDC
|
|
输入电阻
|
700±10/350±10Ω
|
|
输出电阻
|
700±5/350±5Ω
|
|
零点输出
|
0～±1%F.S
|
|
安全过载
|
120%F.S
|
|
材质
|
合金钢
|
|
接线方式
|
输入（电源+）：1-红 输出信号+：2-黄
输出信号- ： 3-白 输入（电源-）：4-绿
|
|
|
|
|
