静态扭矩传感器 20Nm 50Nm 100Nm 200Nm 300Nm 500Nm

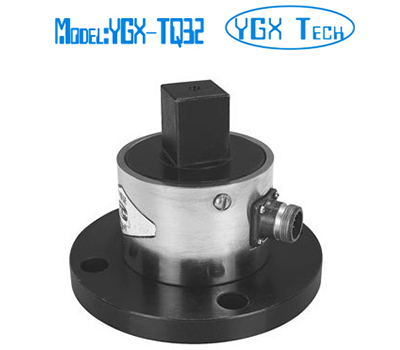

型号: YGX-TQ32 静态扭矩传感器
特点和用途:
电阻应变为敏感元件和集成电路构成的一体产品，精度高，性能稳定可靠，中低量程扭矩测量，安装使用方便。
静态扭矩测量。一端为外四方键连接，一端为法兰盘连接。
量程: 0～20,50,100,200,300,500Nm

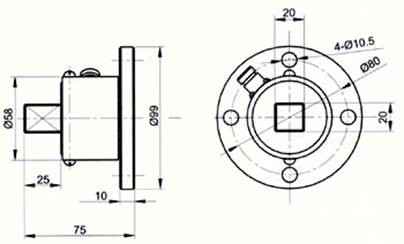

外形尺寸(mm):
技术参数
|
输出灵敏度
|
1.0～2.0 mV/V
|
|
非线性
|
±0.1%F.S
|
|
迟滞
|
±0.5%F.S
|
|
重复性
|
±0.3%F.S
|
|
工作温度
|
-35～+80℃
|
|
温度补偿范围
|
20～+60℃
|
|
零点温度影响
|
±0.1%F.S/10 ℃
|
|
激励电压
|
12 VDC
|
|
响应频率
|
100μS
|
|
绝缘电阻
|
2000 MΩ/100VDC
|
|
输入电阻
|
700±10/350±10Ω
|
|
输出电阻
|
700±5/350±5Ω
|
|
零点输出
|
0～±1%F.S
|
|
安全过载
|
120%F.S
|
|
材质
|
合金钢
|
|
接线方式
|
输入（电源+）：1-红 输出信号+：2-黄
输出信号- ： 3-白 输入（电源-）：4-绿
|
|
|
|
|
