六维力传感器 600N 600N 1000N 9Nm 9Nm 9Nm

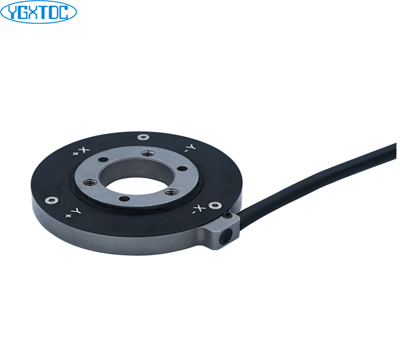

型号: YGX-FM3552D 超薄型六轴力传感器 / 六维力传感器
当将负载施加到传感器的工具侧时为正输出。 每个坐标系如图所示。
产品特点和应用：
六轴力传感器能够测量FX、FY、FZ、MX、MY和MZ。产品应用于机器人及自动化、汽车碰撞测试、汽车耐久测试、生物力学和通用试验设备等多个领域。
矩阵解耦型：
矩阵解耦型六轴力传感器各路输出相互耦合（如，加载FZ时所有通道都有输出）。采集到所有通道的信号后，和解耦矩阵做运算即可得到三个力和三个矩。解耦矩阵可在传感器的标定报告中查阅。
结构解耦型：
结构解耦型六轴力传感器各路输出相互独立（如，加载FZ时只有FZ通道有输出）。采集到各通道的信号后，除以灵敏度系数即可得到三个力和三个矩。灵敏度系数可在传感器的标定报告中查阅。
FM35XX系列：超薄9.2mm，直径30至90mm，150至2000N，2.25至40Nm，3倍过载能力
FM35XX系列为超薄型6轴力传感器，是矩阵解耦型6轴力传感器。其厚度薄至9.2mm，是全球最薄的商业化六轴力传感器。最大允许3倍过载。IP60防护等级，M35XX系列非线性、迟滞小于1%F.S，串扰小于3%F.S。
受力示意图 :
受力示意图 :
尺寸（mm）：（Fx/Fy/Fz: 600/600/1000N Mx/My/Mz: 9.0/9.0/9.0Nm）Diameter :30mm
当将负载施加到传感器的工具侧时为正输出。 每个坐标系如图所示。
通道耦合，并提供解耦矩阵。
|
|
Fx
|
Fy
|
Fz
|
Mx
|
My
|
Mz
|
|
量程(N/Nm)
|
600
|
600
|
1000
|
9.0
|
9.0
|
9.0
|
|
输出(mV/V)
|
Coupled
|
|||||
|
桥电阻.(Ω)
|
350
|
700
|
350
|
700
|
350
|
700
|
|
接线方式-双绞线
|
||||||
|
FUNC
|
CHN1
|
CHN2
|
CHN3
|
CHN4
|
CHN5
|
CHN6
|
|
+SIG
|
White(Brown)
|
Org.(Brown)
|
Blue(Brown)
|
Yel.(Brown)
|
Red(Brown)
|
White(Black)
|
|
-SIG
|
Brown(White)
|
Brown(Org.)
|
Brown(Blue)
|
Brown(Yel.)
|
Brown(Red)
|
Black(White)
|
|
+ EXC
|
Red(Black)
|
|||||
|
- EXC
|
Black(Red)
|
|||||
|
Yel.=Yellow, Org. = Orange; White(Brown)=White cable in white/Brown pair
|
||||||
技术规格:
|
最大激励电压
|
7 V
|
|
过载
|
200% F.S.
|
|
自由空气共振频率
|
2900HZ.
|
|
串扰
|
4.0% F.S
|
|
非线性
|
1.5% F.S.
|
|
迟滞
|
1.5% F.S.
|
|
工作温度范围
|
-40~ +90℃
|
|
补偿温度范围
|
10~70℃
|
|
质量
|
0.025KG
|
