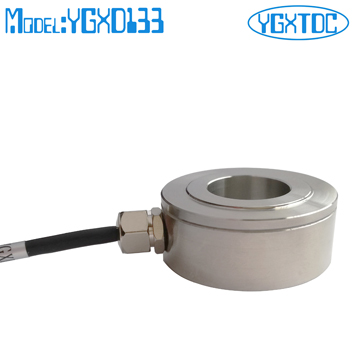

环形测力传感器 0.3T 1T 10T 20T 30T 45T
型号: YGXD133
特点和用途:
不锈钢材料传感器，不易形变。采用金属箔式应变片技术。
适用于各种小空间的测力，广泛应用于工业、研发等领域的测量和控制。
量程: 0.3~45T
受力方向
尺寸(mm):
特点和用途:
不锈钢材料传感器，不易形变。采用金属箔式应变片技术。
适用于各种小空间的测力，广泛应用于工业、研发等领域的测量和控制。
量程: 0.3~45T
受力方向

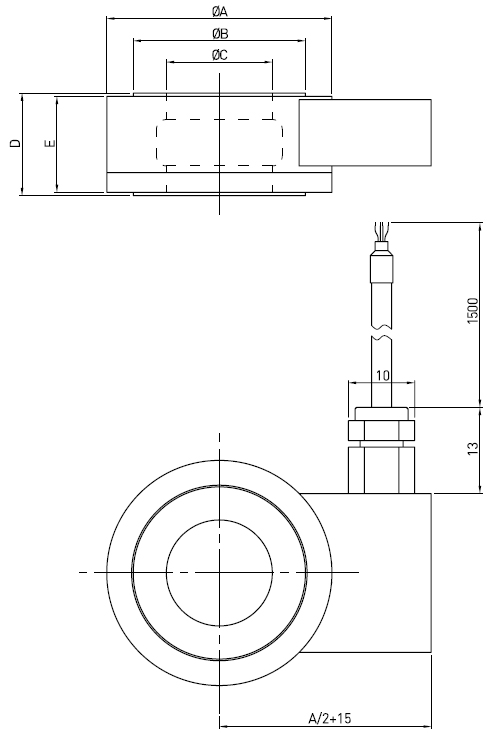

尺寸(mm):
|
尺寸(mm)
量程 (t)
|
A
|
B
|
C
|
D
|
E
|
材质
|
重量
|
|
0.3, 0.5, 1, 2
|
34
|
24
|
16
|
15
|
14
|
不锈钢
|
0.1kg
|
|
5, 10, 15, 20
|
69
|
54
|
32
|
50
|
49
|
1.1kg
|
|
|
10,20, 30, 45
|
95
|
78
|
50
|
50
|
49
|
1.9kg
|
技术参数
|
输出灵敏度 |
1.0±10% mV / V |
|
零点输出 |
± 2 % F.S. |
|
非线性 |
≤5 % F.S. |
|
滞后 |
1 % F.S. |
|
重复性 |
0.5% F.S. |
|
蠕变 (30分钟) |
0.5 % F.S. |
|
温度灵敏度漂移 |
0.05 % F.S. / 10ºC |
|
零点温度漂移 |
0.05 % F.S. / 10ºC |
|
输入电阻 |
385±30Ω |
|
输出电阻 |
350±5Ω |
|
绝缘电阻 |
≥5000MΩ/100VDC |
|
激励电压 |
5 V |
|
最大激励电压 |
10 V |
|
温度补偿范围 |
- 10 ~ 60 ºC |
|
工作温度范围 |
- 20 ~ 80ºC |
|
安全超载 |
150% F.S. |
|
极限超载 |
200 % F.S. |
|
电缆线尺寸 |
Ø3×1500 mm |
|
防护等级 |
IP65 |
|
连接方式 |
输入: 红 (+) 黑 (-) ; 输出: 绿 (+) 白 (-) |
