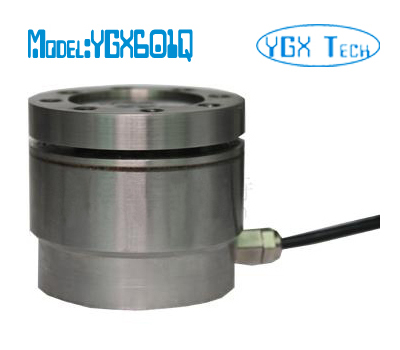

拉压力传感器 0.5KN 10KN 50KN100KN
型号: YGX601Q
特点和用途:
不锈钢材料，坚固耐用，采用金属箔式应变片技术。
拉压双向。
主要用于压缩力测量系统。
量程: 0.5-100KN

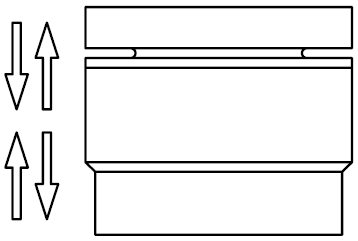

受力方向

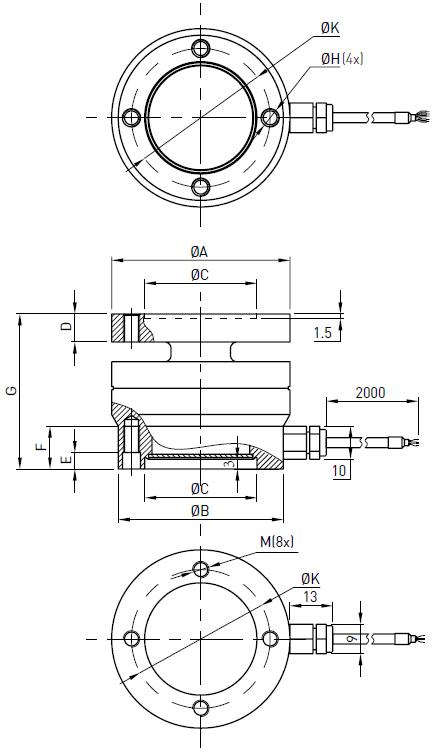

尺寸(mm):
技术参数
特点和用途:
不锈钢材料，坚固耐用，采用金属箔式应变片技术。
拉压双向。
主要用于压缩力测量系统。
量程: 0.5-100KN
受力方向
尺寸(mm):
|
尺寸 (mm) 量程 (KN) |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
材料 |
重量 |
|
0.5,1,2,3,5,10 |
54 |
50 |
34 |
8.5 |
5 |
13 |
47 |
5.5 |
42 |
M5(8x) |
不锈钢 |
0.8kg |
|
20,30,50,100 |
95 |
90 |
55 |
15 |
5.5 |
20 |
72 |
11 |
70 |
M10(16x) |
2kg |
技术参数
|
输出灵敏度 |
1.0 ± 10% mV / V |
|
零点输出 |
± 2 % F.S. |
|
非线性 |
≤0.5 % F.S. |
|
滞后 |
0.1 % F.S. |
|
重复性 |
0.1 % F.S. |
|
蠕变 (30分钟) |
0.1 % F.S. |
|
温度灵敏度漂移 |
0.05 % F.S. / 10ºC |
|
零点温度漂移 |
0.05 % F.S. / 10ºC |
|
输入电阻 |
780±10Ω |
|
输出电阻 |
700±5Ω |
|
绝缘电阻 |
≥5000MΩ/100VDC |
|
激励电压 |
10 V |
|
最大激励电压 |
15 V |
|
温度补偿范围 |
- 10 ~ 60 ºC |
|
工作温度范围 |
- 30 ~ 70ºC |
|
安全超载 |
150% F.S. |
|
极限超载 |
200 % F.S. |
|
电缆线尺寸 |
Ø3×2000 mm |
|
防护等级 |
IP67 |
|
连接方式 |
输入: 红 (+) 黑 (-) ; 输出: 绿 (+) 白 (-) |
