微型拉压称重测力传感器 5N 10N 20N 50N 100N 200N 250N 300N 500N 1000N 2000N

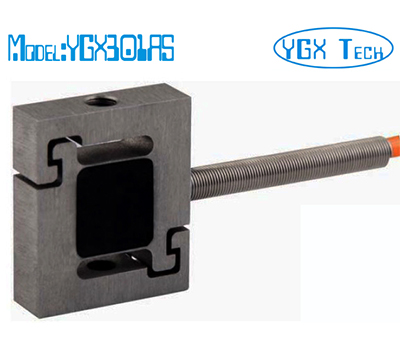

型号: YGX301AS
特点和用途:
不锈钢材料，带过载保护，微型传感器，高度低。
拉压双向。
主要用于推拉力计，料斗秤，工业测量系统。
量程: 5N, 10N, 20N, 50N, 100N, 200N, 250N, 300N,500N, 1000N, 2000N
受力方向
尺寸(mm):
特点和用途:
不锈钢材料，带过载保护，微型传感器，高度低。
拉压双向。
主要用于推拉力计，料斗秤，工业测量系统。
量程: 5N, 10N, 20N, 50N, 100N, 200N, 250N, 300N,500N, 1000N, 2000N
受力方向
尺寸(mm):
|
尺寸(mm)
量程 (N)
|
M
|
H
|
A
|
B
|
材料
|
重量
|
|
5,10,20
|
M3
|
6
|
16
|
19.1
|
不锈钢
|
0.1kg
|
|
50,100,200,300,500
|
M4
|
6
|
16
|
19.1
|
||
|
250,300,500,1000,2000
|
M8
|
14
|
26
|
40
|
技术参数
|
输出灵敏度
|
2.0 ± 10% mV / V
|
|
零点输出
|
± 2 % F.S.
|
|
非线性
|
0.15 % F.S.
|
|
滞后
|
0.05 % F.S.
|
|
重复性
|
0.05% F.S.
|
|
蠕变 (30分钟)
|
0.05 % F.S.
|
|
温度灵敏度漂移
|
0.05 % F.S. / 10ºC
|
|
零点温度漂移
|
0.05 % F.S. / 10ºC
|
|
输入电阻
|
350±30Ω
|
|
输出电阻
|
350±5Ω
|
|
绝缘电阻
|
≥5000MΩ/100VDC
|
|
激励电压
|
5 V
|
|
最大激励电压
|
15 V
|
|
温度补偿范围
|
- 10 ~ 60 ºC
|
|
工作温度范围
|
- 20 ~ 80ºC
|
|
安全超载
|
150% F.S.
|
|
极限超载
|
300 % F.S.
|
|
电缆线尺寸
|
Ø2×1500 mm
|
|
防护等级
|
IP66
|
|
连接方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
