产品展示 / Products
柱式称重传感器 10T 20T 30T 40T 50T
型号: YGX-CL425C 模拟传感器
特点和用途::
此传感器可使用10 -100吨 准确测量.
传感器弹性体采用合金钢材质；胶密封或焊接密封处理 ，表面镀镍，防水，防腐蚀，防护等级达到IP66 & IP68。
广泛应用于工业过程力的控制、配料控制系统及检测设备等各种称重测力设备。
量程: 10 T,20T, 30T, 40T, 50T
尺寸(mm):
备注：采用四芯屏蔽电缆，规格：φ6×10000mm，如有特殊需要，可根据客户要求提供！
接线方式：
特点和用途::
此传感器可使用10 -100吨 准确测量.
传感器弹性体采用合金钢材质；胶密封或焊接密封处理 ，表面镀镍，防水，防腐蚀，防护等级达到IP66 & IP68。
广泛应用于工业过程力的控制、配料控制系统及检测设备等各种称重测力设备。
量程: 10 T,20T, 30T, 40T, 50T

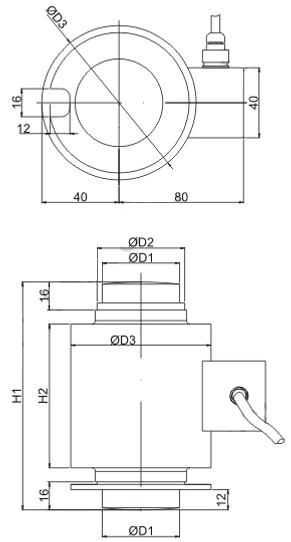

尺寸(mm):
|
尺寸(mm)
量程(t)
|
H1
|
H2
|
ØD1
|
ØD2
|
ØD3
|
|
10,15
|
130
|
80
|
44
|
50
|
80
|
|
20,30,40
|
150
|
80
|
44
|
50
|
80
|
|
50,60
|
210
|
120
|
44
|
50
|
80
|
备注：采用四芯屏蔽电缆，规格：φ6×10000mm，如有特殊需要，可根据客户要求提供！
接线方式：
技术规格
|
精度等级
|
C2 C3
|
|
综合误差
|
≤±0.030 F.S. ≤±0.020 F.S.
|
|
蠕变(30min)
|
≤±0.023 F.S. ≤±0.016 F.S.
|
|
灵敏度温度影响
|
≤±0.017 % F.S. / 10ºC ≤±0.011 % F.S. / 10ºC
|
|
零点温度影响
|
≤±0.023 % F.S. / 10ºC ≤±0.015 % F.S. / 10ºC
|
|
灵敏度
|
2±0.002 mV / V
|
|
输入阻抗
|
700±5Ω
|
|
输出阻抗
|
700±5Ω
|
|
绝缘电阻
|
≥5000MΩ/50VDC
|
|
零点平衡
|
±1.0 %F.S.
|
|
推荐激励电压
|
5-12 V DC
|
|
温度补偿范围
|
- 10 ~ 40 ºC
|
|
使用温度
|
- 35 ~ 70ºC
|
|
安全过载
|
150% F.S.
|
|
极限过载
|
200 % F.S.
|
|
防护等级
|
IP68
|
|
接线方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
